KIT THỰC HÀNH ĐA VI ĐIỀU KHIỂN AVR, PIC, 8051

Mã hàng (SKU): Danh mục: Thiết Bị Dạy Nghề

Đã bán: 1

Giá bán: Liên hệ

Bảo hành 12 tháng

Đặt hàng không cần thanh toán Ship COD toàn quốc, thanh toán khi nhận hàng

Thông tin khuyến mại

Miễn phí lắp đặt, chuyển giao công nghệ và giao hàng trên toàn quốc

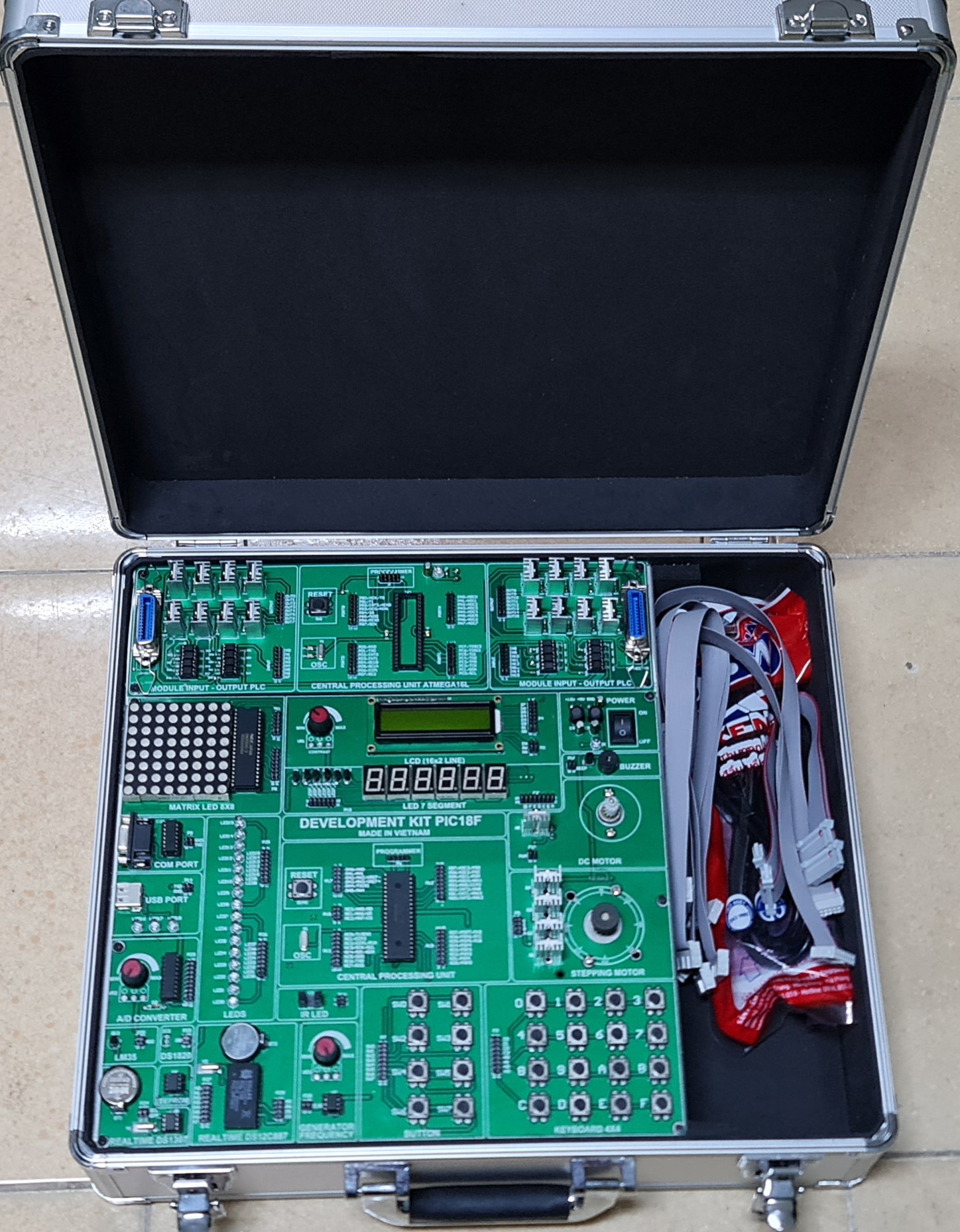

GIỚI THIỆU KIT THỰC HÀNH ĐA VI ĐIỀU KHIỂN AVR, PIC, 8051

Thiết bị này là một trong những thiết bị kỹ thuật cao, dễ sử dụng phù hợp với mọi trình độ đào tạo của trường như Đại học, Cao đẳng nghề, trung cấp nghề, sơ cấp nghề với các linh kiện bán dẫn và mô hình mạch điện tử thực tế giúp cho các bài giảng trực quan sinh động hơn, giúp học viên có kiến thức thực tế, khách quan về môn học.

Mô hình phù hợp để giảng dạy cho các chuyên ngành: Điện tử công nghiệp, kỹ thuật điện tử, tự động hóa, cơ điện tử, điện công nghiệp vv…

Mục đích của kit thực hành vi điều khiển tổng hợp nhằm nghiên cứu cấu trúc và hoạt động của một hệ vi điều khiển kết hợp, vài loại thông dụng hiện nay như AVR, PIC, 8051.

Thiết bị vi điều khiển tổng hợp và phát triển nhiều dạng bài tập với phần mềm đáp ứng sự phát triển của khoa học kỹ thuật hiện đại.

Liên quan đến thiết bị giảng dạy vi điều khiển tổng hợp, chúng tôi xin đưa ra các bài tập sau:

Bài 1: Lập trình điều khiển Led đơn, cổng vào ra 82C55

Bài 2: Lập trình hiển thị LED 7 đoạn, cổng vào ra 82C55

Bài 3: Lập trình hiển thị Led ma trận 8×8, cổng vào ra 82C55

Bài 4: Lập trình điều khiển hiển thị LCD 16×2

Bài 5: Lập trình hiển thị LCD Segment, cổng vào ra 82C55

Bài 6: Lập trình đọc bàn phím HEXA 4×4, cổng vào ra 82C55

Bài 7: Lập trình điều khiển động cơ bước, cổng vào ra 82C55

Bài 8: Lập trình điều khiển cổng nối tiếp RS232

Bài 9 : Lập trình giao tiếp I2C với bộ Realtime

Bài 10: Lập trình giao tiếp I2C với bộ nhớ EEPROM ngoài

Bài 11: Lập trình giao tiếp ADC 12bit đọc điện áp tương tự

Bài 12: Lập trình giao tiếp DAC 12bit tạo điện áp tương tự

Thông số kỹ thuật của thiết bị:

CPU	ATMEGA128, PIC18F4520, AT89S52
Bộ nhớ RAM	256 byte (8051)
	1536 byte (PIC)
	56KB (AVR)
Bộ nhớ ROM	8KB (8051)
	32KB (PIC)
	256KB (AVR)
Hiển thị	LCD 16×2
Hiển thị	LCD Segment
Điều khiển I/O	82C55A
Cổng nối tiếp RS232	MAX232
Clock hệ thống	24MHz(8051), 20MHz(PIC), 16MHz(AVR)
Hiển thị ma trận Led	8×8 xanh đỏ
Giao tiếp I2C	Realtime,EEPROM
Phần mềm	Trình biên dịch CodevisionAVR, C18, Keil C
Bàn phím	Hexa 4×4 và các phím chức năng
Kết nối mở rộng	Bus 62 chân và 20 chân I/O
Điều khiển động cơ bước	1.8degree/step
Bộ biến đổi DAC 12bit	MCP4725A0T-E/CH
Bộ biến đổi ADC 12bit	MCP3204-BI/SL
Nguồn cung cấp	±12V 1A, +5V 2A
Kích thước board mạch	310×265 mm
Chứa trong valy gỗ thông
