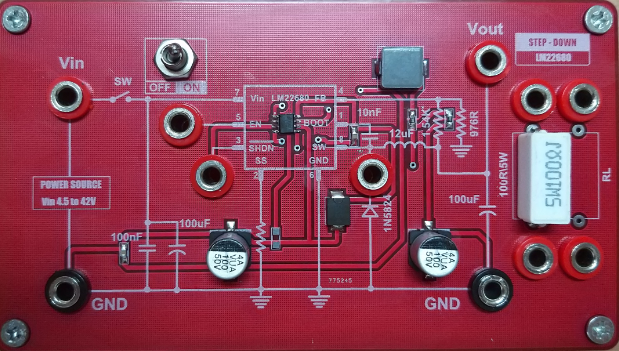

KIT THỰC HÀNH NGUỒN ỔN ÁP LM22680

GIỚI THIỆU KIT THỰC HÀNH NGUỒN ỔN ÁP LM22680

Bộ điều chỉnh chuyển mạch LM22680 cung cấp tất cả các chức năng cần thiết để thực hiện bộ điều chỉnh giảm áp suất hiệu quả cao bằng cách sử dụng tối thiểu các bộ phận bên ngoài. Bộ điều chỉnh dễ sử dụng này kết hợp một công tắc MOSFET 42 kênh N có thể cung cấp tới 2 A dòng tải. Dòng điều chỉnh tải trọng tuyệt vời cùng với hiệu suất cao (> 90%) là đặc trưng. Điều khiển chế độ điện áp cung cấp thời gian tối thiểu ngắn nhất, cho phép tỷ lệ rộng nhất giữa điện áp đầu vào và đầu ra. Bù vòng lặp nội bộ có nghĩa là người dùng được tự do khỏi nhiệm vụ tẻ nhạt của việc tính toán các thành phần bù vòng lặp. Cố định đầu ra 5-V và các tùy chọn điện áp đầu ra có thể điều chỉnh có sẵn. Tần số chuyển mạch mặc định được đặt ở 500 kHz, do đó cho phép các thành phần bên ngoài nhỏ và phản hồi tức thời tốt. Ngoài ra, tần số có thể được điều chỉnh trong khoảng từ 200 kHz đến 1 MHz với một điện trở bên ngoài duy nhất. Bộ dao động bên trong có thể được đồng bộ hóa với đồng hồ hệ thống hoặc bộ dao động của bộ điều chỉnh khác. Đầu vào cho phép chính xác cho phép đơn giản hóa điều khiển điều khiển và sắp xếp trình tự hệ thống. Trong chế độ tắt máy, bộ điều chỉnh chỉ thu hút 25 µA (điển hình). Một tính năng khởi động mềm có thể điều chỉnh được cung cấp thông qua việc lựa chọn một tụ điện bên ngoài duy nhất. Thiết bị LM22680 cũng có chức năng tắt nhiệt tích hợp và hạn chế hiện hành để bảo vệ chống lại tình trạng quá tải tình cờ.

Ứng dụng:

• Nguồn cho các bộ điều khiển công nghiệp
• Nguồn cho các hệ thống viễn thông
• Nguồn cho hệ thống nhúng
• Bộ nguồn ổn áp 24-V, 12-V và 5-V

Thông số kỹ thuật:

• Dải điện áp đầu vào: 4.5 V to 42 V
• Điện áp ra 5VDC – 24VDC
• MOSFET kênh N 200-mΩ
• Lựa chọn điện áp đầu ra: -ADJ (Điện áp tham chiếu 1.285 V)
• Sai số điện áp tham chiếu ±1.5%
• Tần số chuyển mạch 500-kHz
• Dải nhiệt độ hoạt động –40°C to 125°C
• Kiểu chân SO PowerPAD
