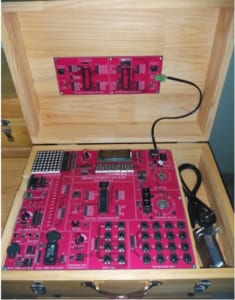

KIT THỰC HÀNH VI ĐIỀU KHIỂN AVR ATMEGA8535

GIỚI THIỆU KIT THỰC HÀNH VI ĐIỀU KHIỂN AVR ATMEGA8535

Thiết bị này là một trong những thiết bị kỹ thuật cao, dễ sử dụng phù hợp với mọi trình độ đào tạo của trường như Đại học, Cao đẳng nghề, trung cấp nghề, sơ cấp nghề với các linh kiện bán dẫn và mô hình mạch điện tử thực tế giúp cho các bài giảng trực quan sinh động hơn, giúp học viên có kiến thức thực tế, khách quan về môn học.

Mục đích của kit thực hành vi điều khiển ATMEGA8535 nhằm nghiên cứu cấu trúc và hoạt động của một dòng vi điều khiển AVR nói riêng và các dòng vi điều khác nói chung.

Thiết bị vi điều khiển tổng hợp và phát triển nhiều dạng bài tập với phần mềm đáp ứng sự phát triển của khoa học kỹ thuật hiện đại.

Liên quan đến thiết bị giảng dạy vi điều khiển tổng hợp, chúng tôi xin đưa ra các bài tập sau:

Bài 1: Điều khiển bộ 16 led đơn

Bài 2: Điều khiển bộ 6 led 7 đoạn

Bài 3: Điều khiển bộ 1 led ma trận 8×8 2 màu

Bài 4: Điều khiển bộ bàn phím đơn 8 phím

Bài 5: Điều khiển bộ bàn phím ma trận 4×4

Bài 6: Điều khiển bộ LCD 16×2

Bài 7: Điều khiển bộ tạo xung (IC555)

Bài 8: Điều khiển bộ điều khiển âm thanh

Bài 9: Điều khiển bộ giao tiếp I2C với EEPROM 24Cxx

Bài 10: Đọc dữ liệu bộ chuyển đổi ADC 1 kênh vào Analog

Bài 11: Đọc dữ liệu bộ biến nhiệt độ LM35 đầu ra tương tự

Bài 12: Đọc dữ liệu bộ cảm biến nhiệt độ DS1820 đầu ra số

Bài 13: Đọc dữ liệu bộ đồng hồ thời gian thực DS1307

Bài 14: Đọc dữ liệu bộ đồng hồ thời gian thực DS12C887

Bài 15: Điều khiển bộ điều khiển động cơ bước.

Bài 16: Điều khiển bộ điều khiển động cơ DC

Bài 17: Điều khiển bộ thu phát hồng ngoại

Bài 18: Giao tiếp cổng RS232 máy tính

Bài 19: Giao tiếp cổng cổng USB

Thông số kỹ thuật của thiết bị:

– Module ATmega 8535L

– Nguồn cung cấp +/- 5VDC, +/-12V dòng cực đại 1A

– Bộ nạp

– Bộ giao tiếp cổng RS232 máy tính

– Bộ giao tiếp cổng USB

– Bộ 16 led đơn

– Bộ 6 led 7 đoạn

– Bộ 1 led ma trận 8×8   2 màu

– Bộ bàn phím đơn 8 phím

– Bộ bàn phím ma trận 4×4

– Bộ LCD 16×2

– Bộ tạo xung (IC555)

– Buzzer- điều khiển âm thanh

– Giao tiếp I2C với EEPROM 24Cxx

– Bộ chuyển đổi ADC 1 kênh vào Analog

– Cảm biến nhiệt độ LM35 đầu ra tương tự

– Cảm biến nhiệt độ DS1820 đầu ra số

– Bộ đồng hồ thời gian thực  DS1307

– Bộ đồng hồ thời gian thực  DS12C887

– Bộ điều khiển động cơ bước.

– Bộ điều khiển động cơ DC

– Bộ thu phát hồng ngoại
