MÔ HÌNH THỰC HÀNH BĂNG TẢI

Mô hình thực hành băng tải là thiết bị đào tạo mô phỏng hệ thống vận chuyển vật liệu tự động thường được sử dụng trong các dây chuyền sản xuất công nghiệp. Mô hình giúp người học trực tiếp thực hành điều khiển động cơ, cảm biến, cơ cấu chấp hành và lập trình PLC, từ đó hiểu rõ hơn về nguyên lý vận hành của một hệ thống tự động hóa thực tế.

Với thiết kế trực quan, mô hình cho phép quan sát toàn bộ quá trình vận chuyển sản phẩm trên băng tải, đồng thời thuận tiện cho việc đấu nối, lập trình, kiểm tra tín hiệu và xử lý các tình huống trong quá trình vận hành.

ƯU ĐIỂM NỔI BẬT

• Mô phỏng trực quan một hệ thống băng tải công nghiệp.
• Tích hợp động cơ, cảm biến, nút nhấn và cơ cấu điều khiển.
• Hỗ trợ thực hành lập trình PLC và điều khiển tự động.
• Có thể kết hợp HMI để giám sát và điều khiển hệ thống.
• Cho phép thực hành các bài toán điều khiển tuần tự và liên động.
• Dễ dàng quan sát trạng thái hoạt động của băng tải và sản phẩm.
• Phù hợp cho đào tạo từ cơ bản đến nâng cao về tự động hóa công nghiệp.

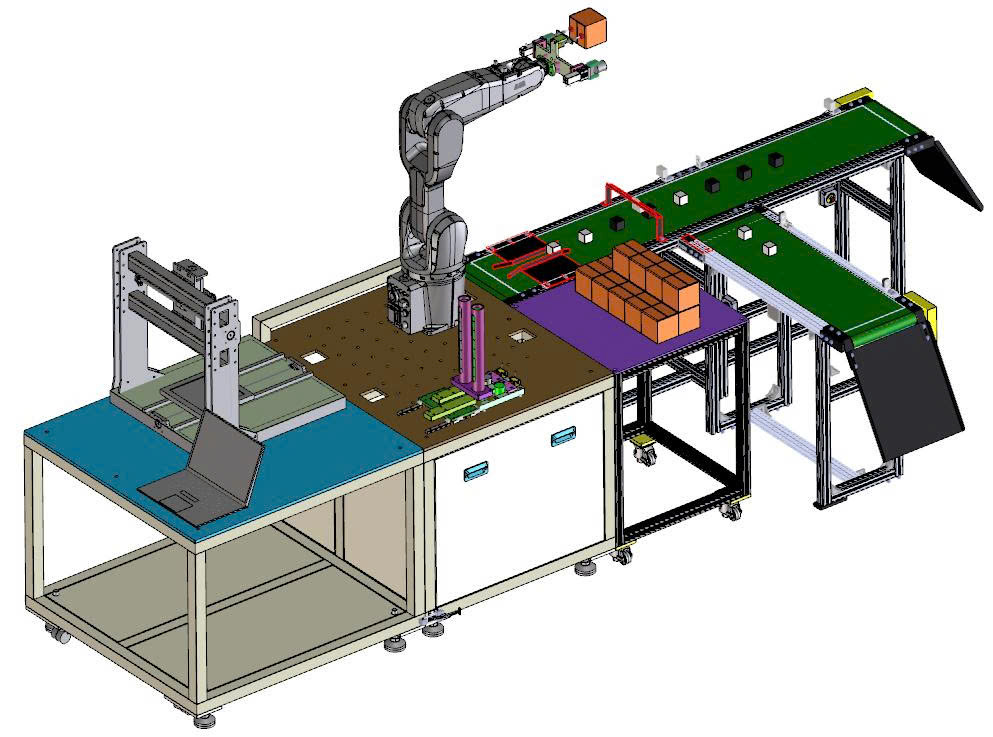

CẤU TẠO MÔ HÌNH

Tùy theo cấu hình, mô hình thực hành băng tải có thể bao gồm:

• Băng tải và khung cơ khí.
• Động cơ truyền động.
• Bộ điều khiển động cơ hoặc biến tần.
• Cảm biến phát hiện sản phẩm.
• Cảm biến vị trí và các cảm biến khác.
• Nút nhấn Start/Stop.
• Nút dừng khẩn cấp.
• Đèn báo trạng thái.
• Bộ điều khiển PLC.
• Màn hình HMI tùy phiên bản.
• Tủ điện, nguồn cung cấp và các thiết bị bảo vệ.

NỘI DUNG THỰC HÀNH

Mô hình có thể được sử dụng để thực hành:

• Điều khiển băng tải chạy và dừng.
• Điều khiển động cơ theo tín hiệu nút nhấn và cảm biến.
• Phát hiện sản phẩm trên băng tải.
• Đếm số lượng sản phẩm đi qua vị trí cảm biến.
• Điều khiển phân loại sản phẩm theo yêu cầu.
• Thiết lập trình tự vận hành tự động.
• Thực hành điều khiển động cơ bằng biến tần.
• Lập trình PLC xử lý tín hiệu đầu vào và đầu ra.
• Thiết kế giao diện HMI giám sát hệ thống.
• Thiết lập chế độ Manual/Auto.
• Xử lý các điều kiện liên động và cảnh báo.
• Thực hành tìm lỗi và khắc phục sự cố trong hệ thống.

NGUYÊN LÝ HOẠT ĐỘNG MÔ PHỎNG

Khi hệ thống nhận lệnh Start, bộ điều khiển sẽ kích hoạt động cơ làm băng tải chuyển động. Sản phẩm được đưa lên băng tải và di chuyển qua các vị trí cảm biến.

Khi cảm biến phát hiện sản phẩm, tín hiệu được gửi về PLC để xử lý. Tùy theo chương trình, hệ thống có thể thực hiện các thao tác như đếm sản phẩm, dừng băng tải, phân loại hoặc chuyển sản phẩm sang công đoạn tiếp theo.

Quy trình cơ bản:

Khởi động → Băng tải chạy → Phát hiện sản phẩm → Xử lý tín hiệu → Phân loại/Đếm → Vận chuyển → Kết thúc chu trình

ỨNG DỤNG TRONG ĐÀO TẠO

Mô hình phù hợp sử dụng tại:

• Phòng thực hành PLC và tự động hóa.
• Phòng thí nghiệm Điện công nghiệp.
• Đào tạo ngành Tự động hóa, Điện – Điện tử, Cơ điện tử.
• Đào tạo lập trình PLC và HMI.
• Thực hành điều khiển động cơ và biến tần.
• Thực hành cảm biến và cơ cấu chấp hành.
• Mô phỏng dây chuyền sản xuất tự động.
• Bài tập lớn, đồ án môn học và đồ án tốt nghiệp.

ĐỐI TƯỢNG SỬ DỤNG

Sản phẩm phù hợp cho sinh viên, học viên, giảng viên, kỹ thuật viên và kỹ sư tự động hóa cần thực hành các kỹ năng về điều khiển máy móc và dây chuyền sản xuất.

Mô hình thực hành băng tải – giải pháp đào tạo trực quan giúp người học nâng cao kỹ năng lập trình PLC, điều khiển động cơ, xử lý tín hiệu cảm biến và xây dựng hệ thống tự động hóa công nghiệp.
