KIT THỰC HÀNH ĐIỆN TỬ CÔNG SUẤT

GIỚI THIỆU KIT THỰC HÀNH ĐIỆN TỬ CÔNG SUẤT

Thiết bị này được xây dựng và chế tạo trên cơ sở tổng hợp của giáo trình: Điện tử công suất; Phân tích và giải mạch điện tử công suất, chương trình đào tạo nghề và sự kết hợp hài hòa giữa các thiết bị phần cứng hiện đại và các phần mềm mô phỏng tiện ích như PSIM..

Thiết bị này là một trong những thiết bị kỹ thuật cao, dễ sử dụng phù hợp với mọi trình độ đào tạo của trường như Đại Học, Cao đẳng nghề, trung cấp nghề, sơ cấp nghề với các Linh kiện bán dẫn và mô hình mạch điện tử thực tế giúp cho các bài giảng trực quan sinh động hơn, giúp học viên có kiến thức thực tế, khách quan về môn học.

Mô hình phù hợp để giảng dạy cho các chuyên ngành: Điện tử công nghiệp, kỹ thuật điện tử, tự động hóa, cơ điện tử, điện công nghiệp vv…

Mô hình Điện tử công suất gồm 7 nội dung bài tập cơ bản:

I. Vali kit thực hành điện tử công suất 1 bao gồm các nội dung

• Modul Chỉnh lưu 1 pha ( dùng diode và thysistor)
• Modul Chỉnh lưu 3 pha (dùng diode và thysistor)
• Modul Điều áp xoay chiều một pha

• Modul Điều áp xoay chiều ba pha

• II. Va li Kit thực hành Điện tử công suất 2 bao gồm các nội dung:

• Module biến đổi điện áp 1 chiều ( DC-DC)
• Moudle Nghịch lưu ( inverter DC-AC)
• Module nguồn ổn áp

Thông số kỹ thuật và ứng dụng sản phẩm

Mô tả chung về sản phẩm (các tính năng chính của sản phẩm)

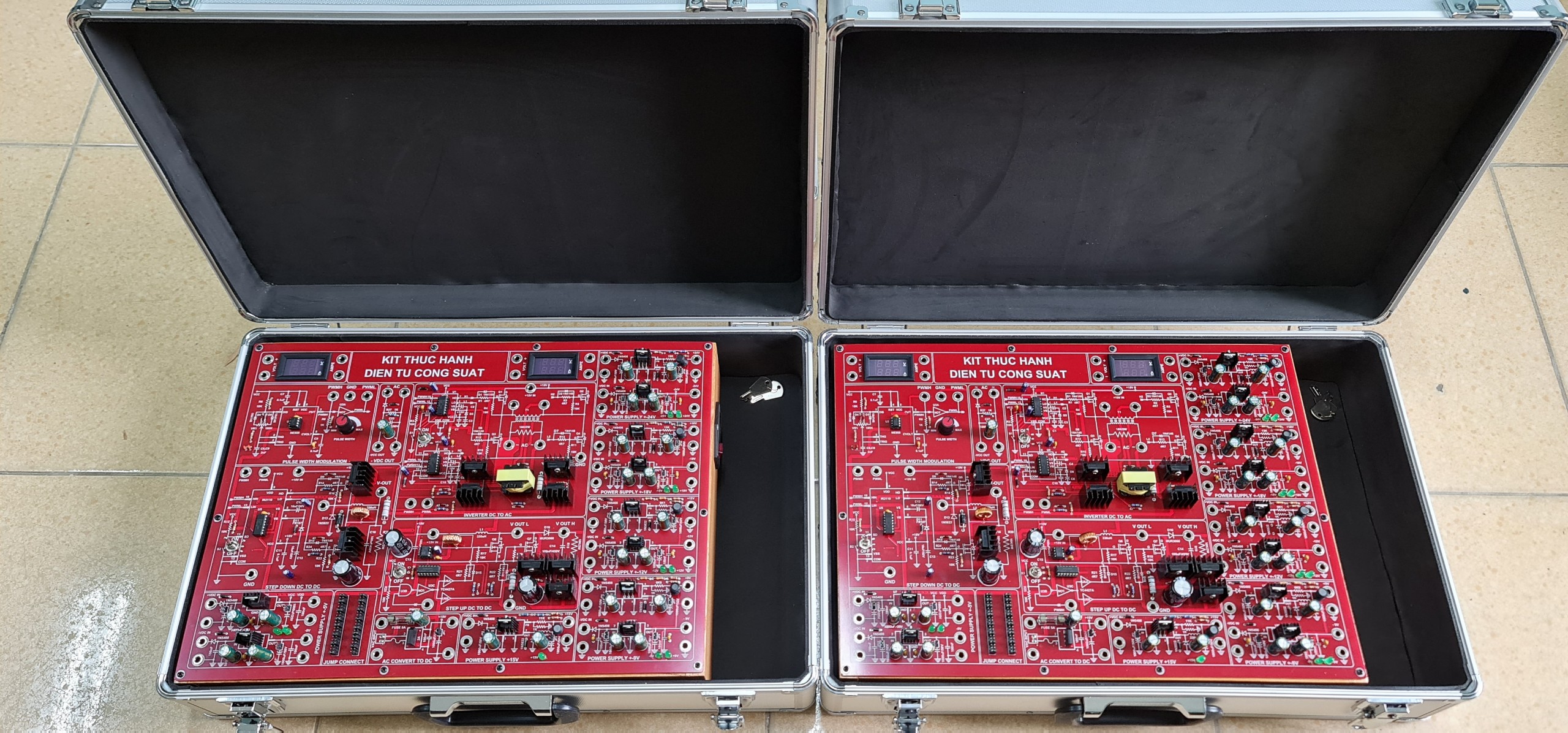

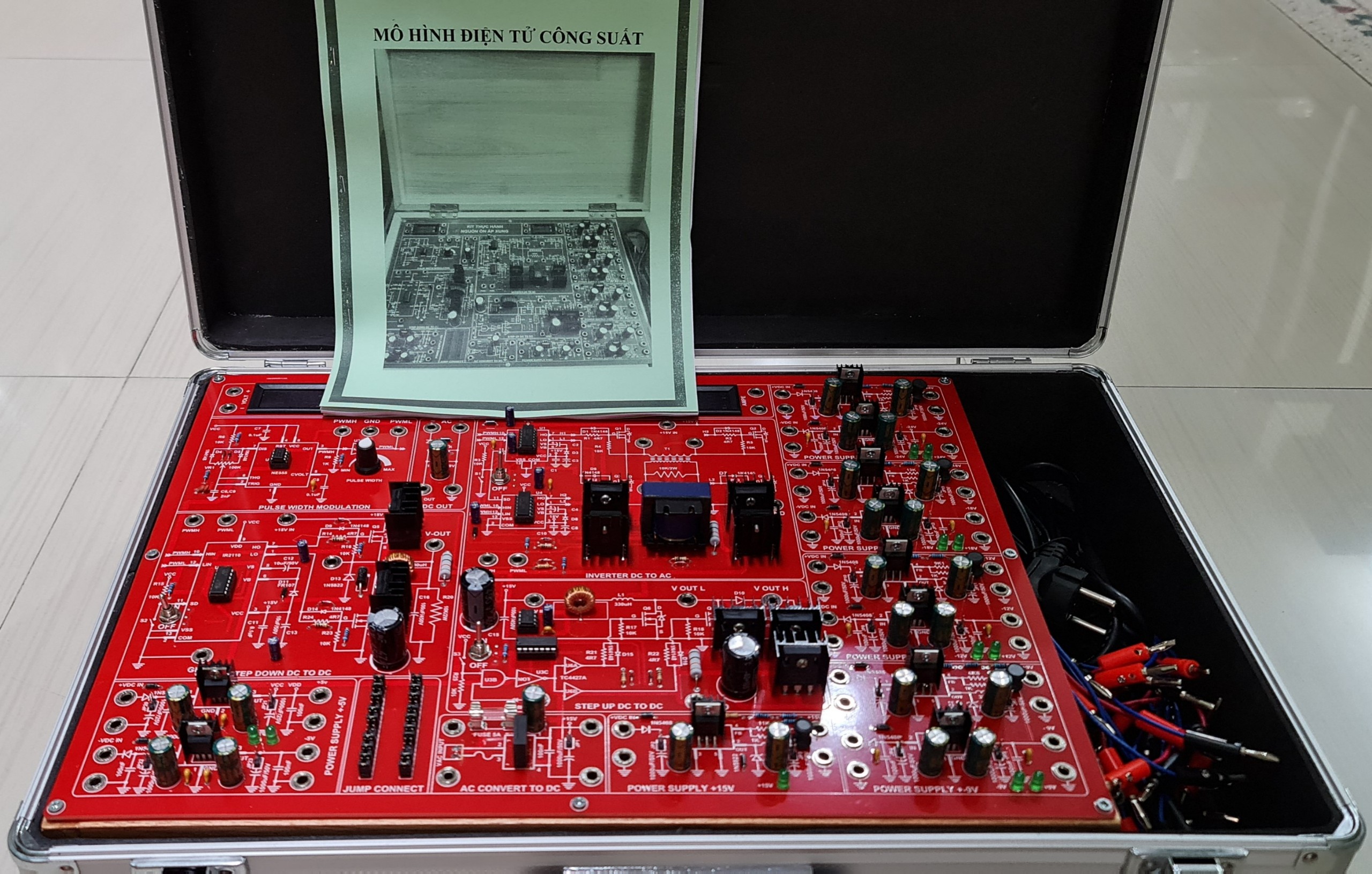

Vali 1: Nguồn ổn áp xung
Vỏ va li nhôm có kích thước: 330x500x120mm, trong va li có ngăn để phụ kiện.
Thiết bị bao gồm:
– Nguồn 1 chiều, xoay chiều có bảo vệ quá tải

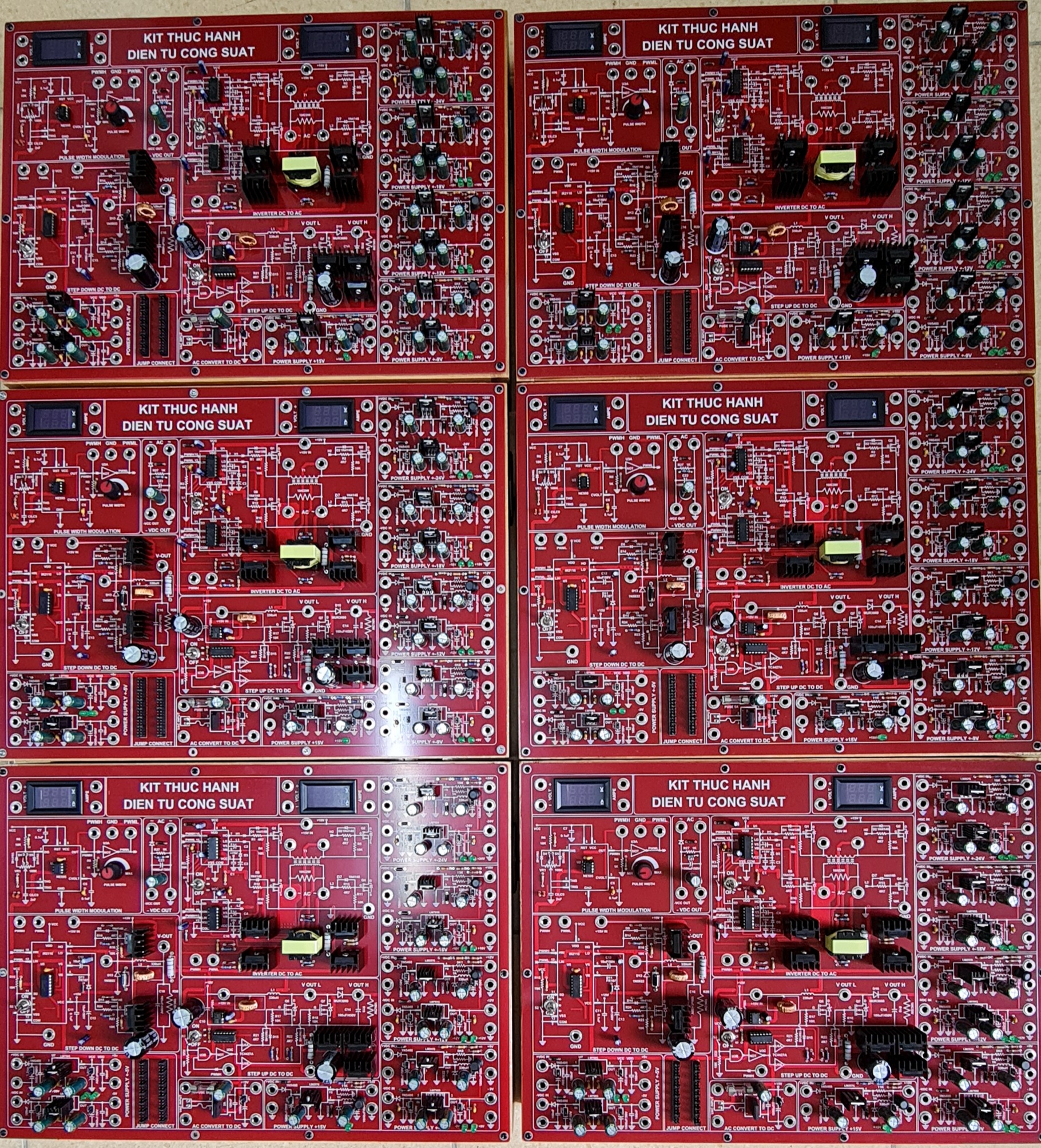

*Mạch in các bài thực hành mạch ổn áp xung có kích thước 310x430mm
– Chất liệu : Sợi thủy tinh đầy đủ (FR-4)
– Số lớp: 2, Độ dày: 2.5 mm
Các mạch ứng dụng trên mô hình:
1. Mạch nguồn ổn áp DC 5V, DC 9V, DC 12V, DC 15V, DC 18V, DC 24V.
2. Mạch nguồn Step Up DC to DC
3. Mạch nguồn Step Down DC to DC
4. Mạch nguồn Pulse
5. Mạch nguồn Inverter DC to AC
6. Mạch ổn áp đối xứng ±Vec = (5V, 9V, 12V, 18V, 24V)

7. Dây kết nối có chốt 2 đầu Φ3 tiêu chuẩn EU (50 dây dài 20cm).

Phụ kiện đi kèm: dây kết nối, dây nguồn, tài liệu thực hành và hướng dẫn sử dụng

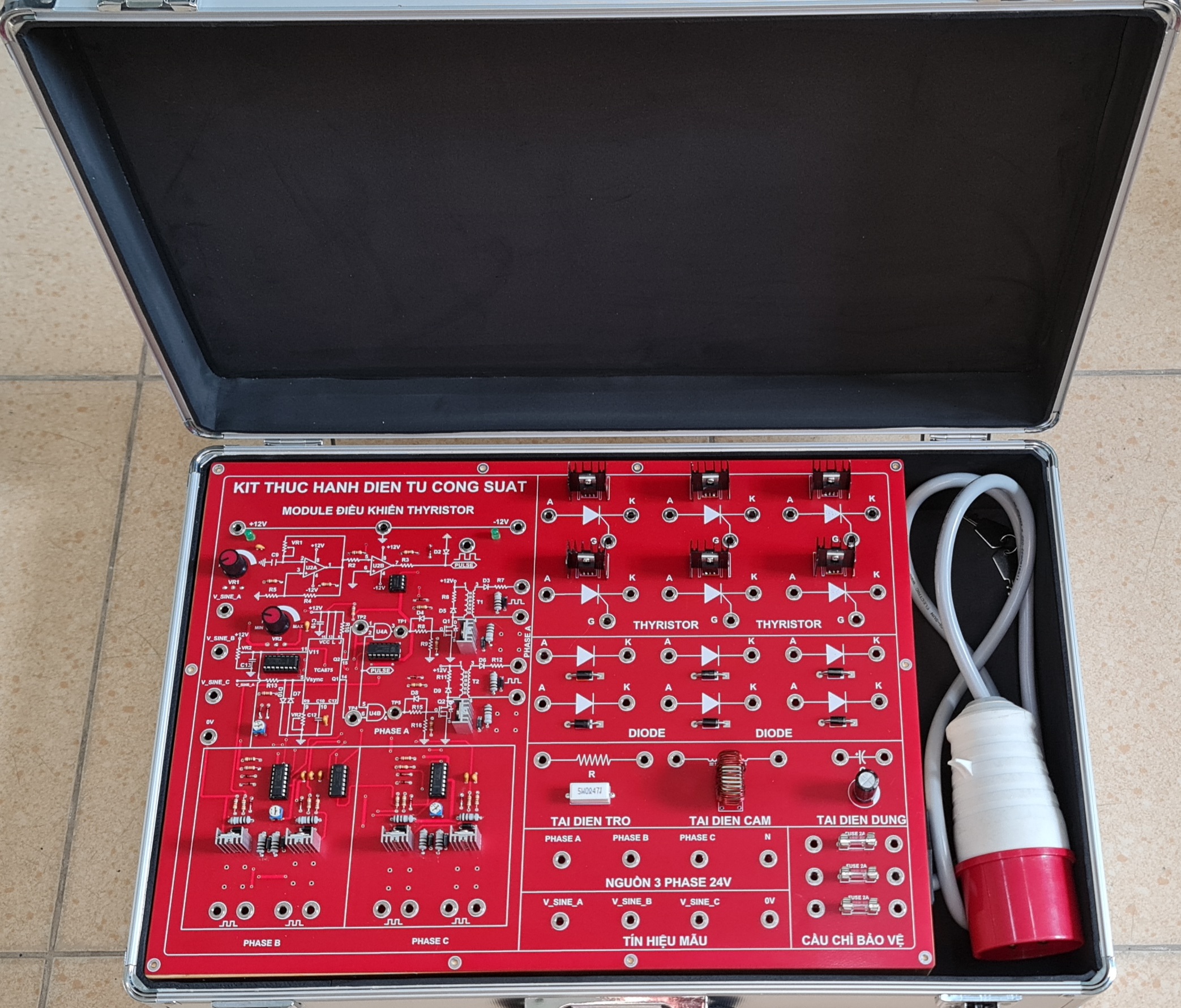

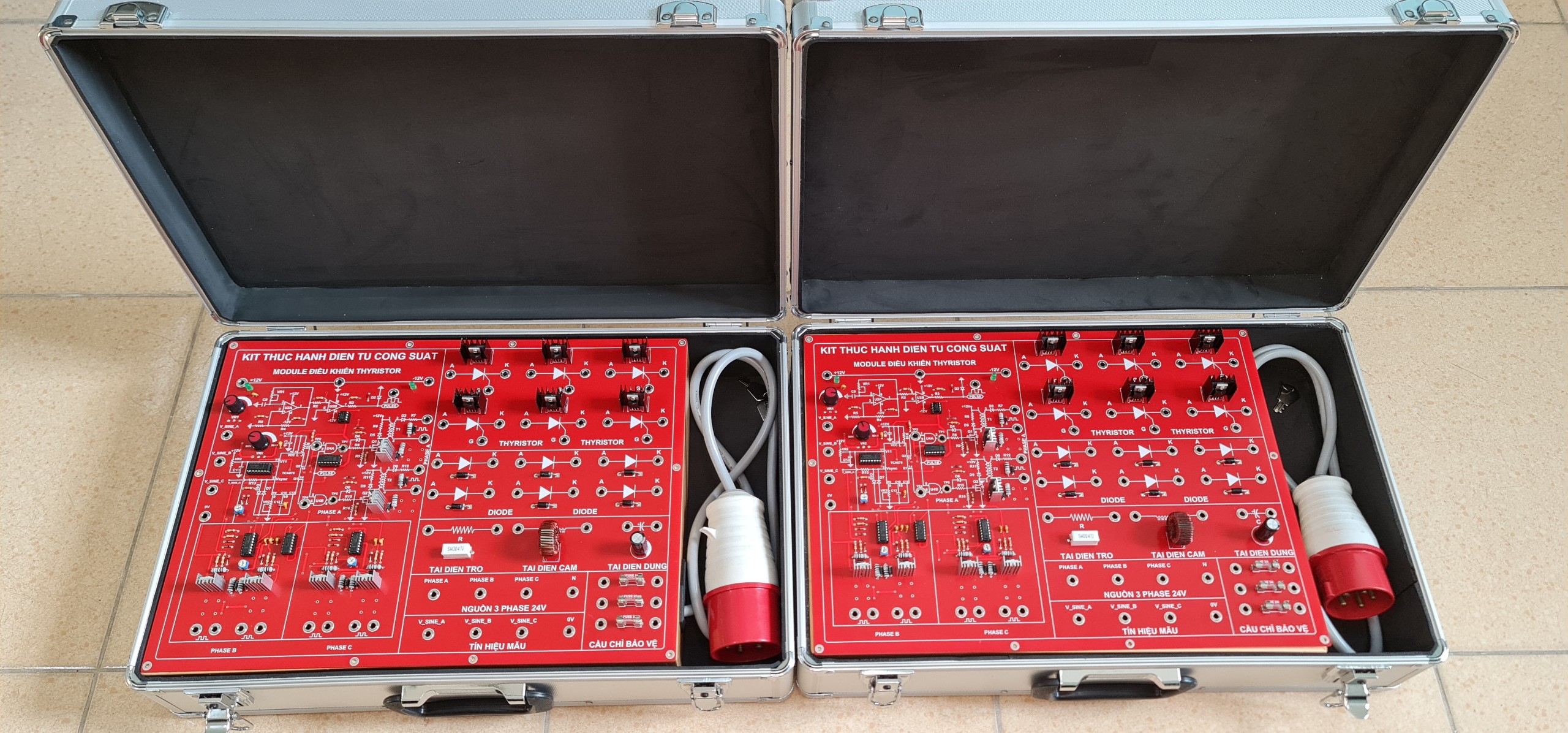

Vali 2: Chỉnh lưu và điều áp xoay chiều 1 pha – 3 pha
Vỏ va li nhôm có kích thước: 330x500x120mm, trong va li có ngăn để phụ kiện.
Thiết bị bao gồm:
– Nguồn 1 chiều, xoay chiều có bảo vệ quá tải
*Mạch in các bài thực hành mạch ổn áp xung có kích thước 310x430mm
– Chất liệu : Sợi thủy tinh đầy đủ (FR-4)
– Số lớp: 2, Độ dày: 2.5 mm
Các mạch ứng dụng trên mô hình:
1. Chỉnh lưu không điều khiển 1 pha
2. Chỉnh lưu không điều khiển 3 pha
3. Chỉnh lưu có điều khiển 1 pha
4. Chỉnh lưu có điều khiển 3 pha
5. Điều áp xoay chiều 1 pha
6. Điều áp xoay chiều 3 pha

7. Dây kết nối có chốt 2 đầu Φ3 tiêu chuẩn EU (50 dây dài 20cm).

Phụ kiện đi kèm: dây kết nối, dây nguồn, tài liệu thực hành và hướng dẫn sử dụng
