IT VI ĐIỀU KHIỂN ARDUINO MEGA 2560
Arduino Mega 2560 là kit vi điều khiển mạnh mẽ, được thiết kế dựa trên chip ATmega2560, phù hợp cho học tập, nghiên cứu và phát triển các dự án điện tử, tự động hóa, robot và IoT. Với số lượng chân I/O lớn cùng bộ nhớ và tài nguyên phần cứng phong phú, Arduino Mega 2560 đặc biệt thích hợp cho những dự án cần kết nối nhiều cảm biến, module và thiết bị ngoại vi cùng lúc.
Ưu điểm nổi bật
- Sử dụng vi điều khiển ATmega2560, hoạt động ổn định và mạnh mẽ.
- Số lượng chân GPIO lớn, đáp ứng tốt các dự án cần nhiều thiết bị ngoại vi.
- Tích hợp nhiều chân PWM, Analog, UART, SPI và I2C.
- Lập trình dễ dàng thông qua cổng USB, tương thích với môi trường lập trình Arduino IDE.
- Hỗ trợ nhiều loại cảm biến, module, động cơ, màn hình và thiết bị điện tử phổ biến.
- Phù hợp cho cả người mới bắt đầu học lập trình vi điều khiển và người dùng phát triển dự án chuyên sâu.
- Có thể sử dụng nguồn qua USB hoặc nguồn ngoài, thuận tiện khi triển khai thực tế.
Ứng dụng
Arduino Mega 2560 được sử dụng rộng rãi trong:
- Mô hình robot và robot tự hành.
- Hệ thống điều khiển động cơ, servo và stepper motor.
- Dự án nhà thông minh và tự động hóa.
- Hệ thống đo lường, thu thập dữ liệu từ nhiều cảm biến.
- Điều khiển màn hình LCD, LED và các thiết bị ngoại vi.
- Các dự án IoT khi kết hợp với module Wi-Fi, Bluetooth, Ethernet…
- Học tập, thực hành lập trình Arduino và nghiên cứu hệ thống nhúng.
Thông số kỹ thuật tiêu biểu
- Vi điều khiển: ATmega2560
- Điện áp hoạt động: 5V
- Điện áp cấp nguồn khuyến nghị: 7–12V
- Số chân Digital I/O: 54
- Số chân PWM: 15
- Số chân Analog Input: 16
- Cổng giao tiếp nối tiếp UART: 4
- Giao tiếp: UART, SPI, I2C
- Kết nối máy tính: USB
- Bộ nhớ Flash: 256KB
- SRAM: 8KB
- EEPROM: 4KB
Tại sao nên chọn Arduino Mega 2560?
Nếu Arduino Uno phù hợp với các dự án cơ bản, thì Arduino Mega 2560 là lựa chọn lý tưởng khi dự án yêu cầu nhiều chân kết nối và khả năng điều khiển nhiều thiết bị cùng lúc. Đây là một nền tảng linh hoạt, dễ lập trình và có cộng đồng người dùng lớn, giúp việc tìm kiếm tài liệu và phát triển dự án trở nên thuận tiện hơn.
Arduino Mega 2560 – lựa chọn phù hợp cho các dự án Arduino cần nhiều I/O, khả năng mở rộng cao và hoạt động ổn định.
THÔNG SỐ KỸ THUẬT
| Bộ thực hành vi điều khiển |
| * Nội dung thực hành |
| – Thực hành tìm hiểu cấu trúc Arduino |
| – Thực hành tìm hiểu tập lệnh, thanh ghi. |
| – Thực hành lập trình giao tiếp I/O |
| – Thực hành lập trình điều khiển Timer, Counter. |
| – Thực hành lập trình với ngắt ngoài |
| – Thực hành lập trình điều khiển tạo xung PWM. |
| – Thực hành lập trình hiển thị led đơn 16 bit (2 màu) |
| – Thực hành lập trình hiển thị led 7 thanh 4 số phương pháp quét. |
| – Thực hành lập trình hiển thị led 7 thanh 4 số kèm IC giải mã. |
| – Thực hành lập trình hiển thị led ma trận 8×16: Hiển thị kí tự, điều khiển dịch chữ. |
| – Thực hành lập trình hiển thị màn hình LCD 16×2 kí tự. |
| – Thực hành lập trình giao tiếp bàn phím đơn 8 phím. |
| – Thực hành lập trình giao tiếp bàn phím ma trận 4×4. |
| – Thực hành lập trình giao tiếp bộ nhớ EEPROM chuẩn I2C. |
| – Thực hành lập trình đọc và hiển thị thời gian thực RTC chuẩn I2C. |
| – Thực hành lập trình giao tiếp chuyển đổi ADC dùng bộ ADC nội. |
| – Thực hành lập trình giao tiếp chuyển đổi ADC 12bit dùng IC chuẩn SPI. |
| – Thực hành lập trình giao tiếp chuyển đổi DAC 12bit dùng IC chuẩn SPI. |
| – Thực hành lập trình điều khiển động cơ bước: Full step, half step. |
| – Thực hành lập trình điều khiển động cơ một chiều có phản hồi tốc độ quay bằng encoder. |
| – Thực hành lập trình giao tiếp RS232. |
| * Danh mục thiết bị |

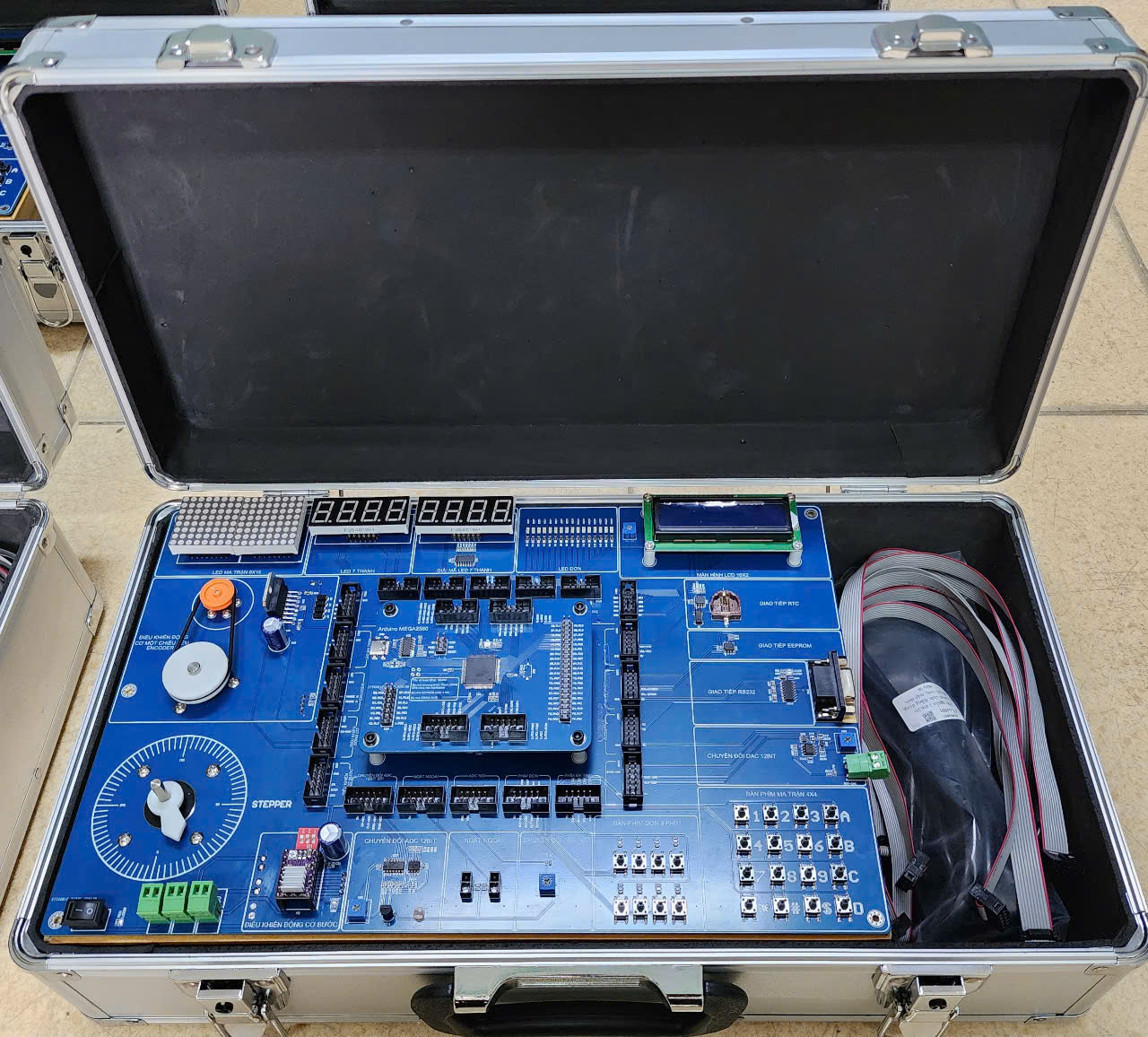

| – Các khối thực hành được tích hợp onboard trên main của KIT thực hành và không tách rời, thuận tiện cho việc bảo quản, tránh mất thiết bị. |
| – Khối MCU được thiết kế tách biệt và chuyên dụng, có thể thay thế nhiều chủng loại MCU khác nhau khi được nâng cấp. |
| – Các khối tích hợp bao gồm: |
| + 01 khối MCU. |
| + 01 khối thực hành led đơn. |
| + 01 khối thực hành led 7 thanh. |
| + 01 khối giải mã led 7 thanh. |
| + 01 khối thực hành led ma trận 8×16. |
| + 01 khối thực hành màn hình LCD 16×2. |
| + 01 khối thực hành bàn phím đơn 8 phím. |
| + 01 khối thực hành bàn phím ma trận 4×4. |
| + 01 khối thực hành giao tiếp EEPROM. |
| + 01 khối thực hành giao tiếp RTC. |
| + 01 khối thực hành chuyển đổi ADC 12bit. |
| + 01 khối thực hành chuyển đổi DAC 12bit. |
| + 01 khối thực hành giao tiếp ngắt . |
| + 01 khối thực hành điều khiển động cơ bước. |
| + 01 khối thực hành điều khiển động cơ một chiều kèm encoder. |
| + 01 khối thực hành giao tiếp RS232. |
| + 01 khối header mở rộng 20×2 phục vụ thực hành nâng cao. |
| + 01 bộ mạch nạp. |
| + 01 cáp giao tiếp RS232. |
| + 01 bộ dây phụ kiện thực hành và cấp nguồn. |
| + 01 bộ tài liệu thực hành. |
| * Thông số kĩ thuật |

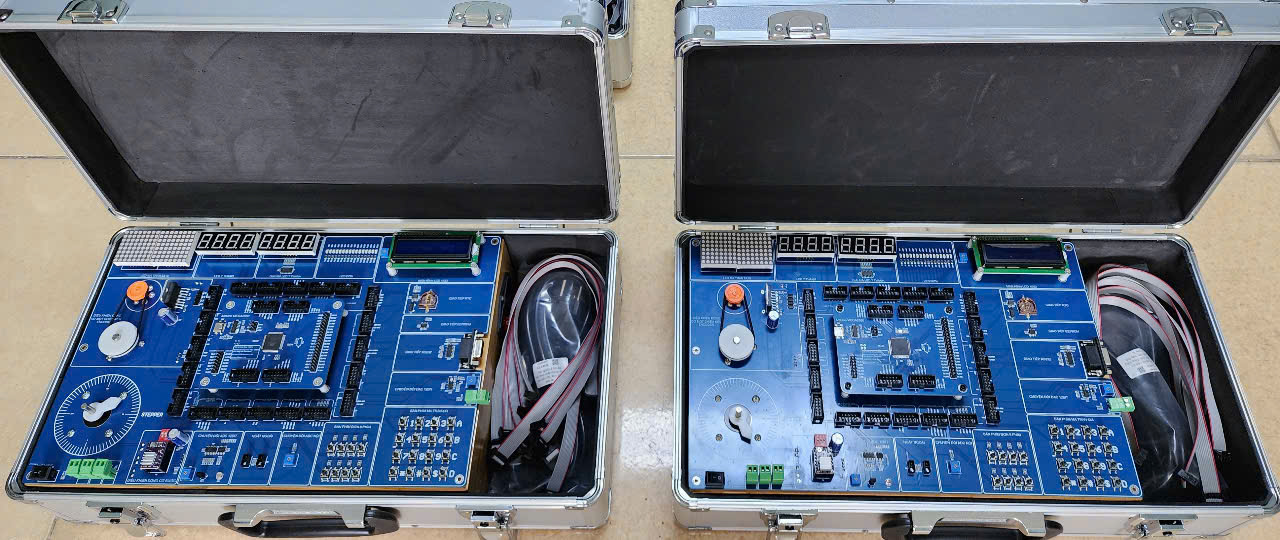

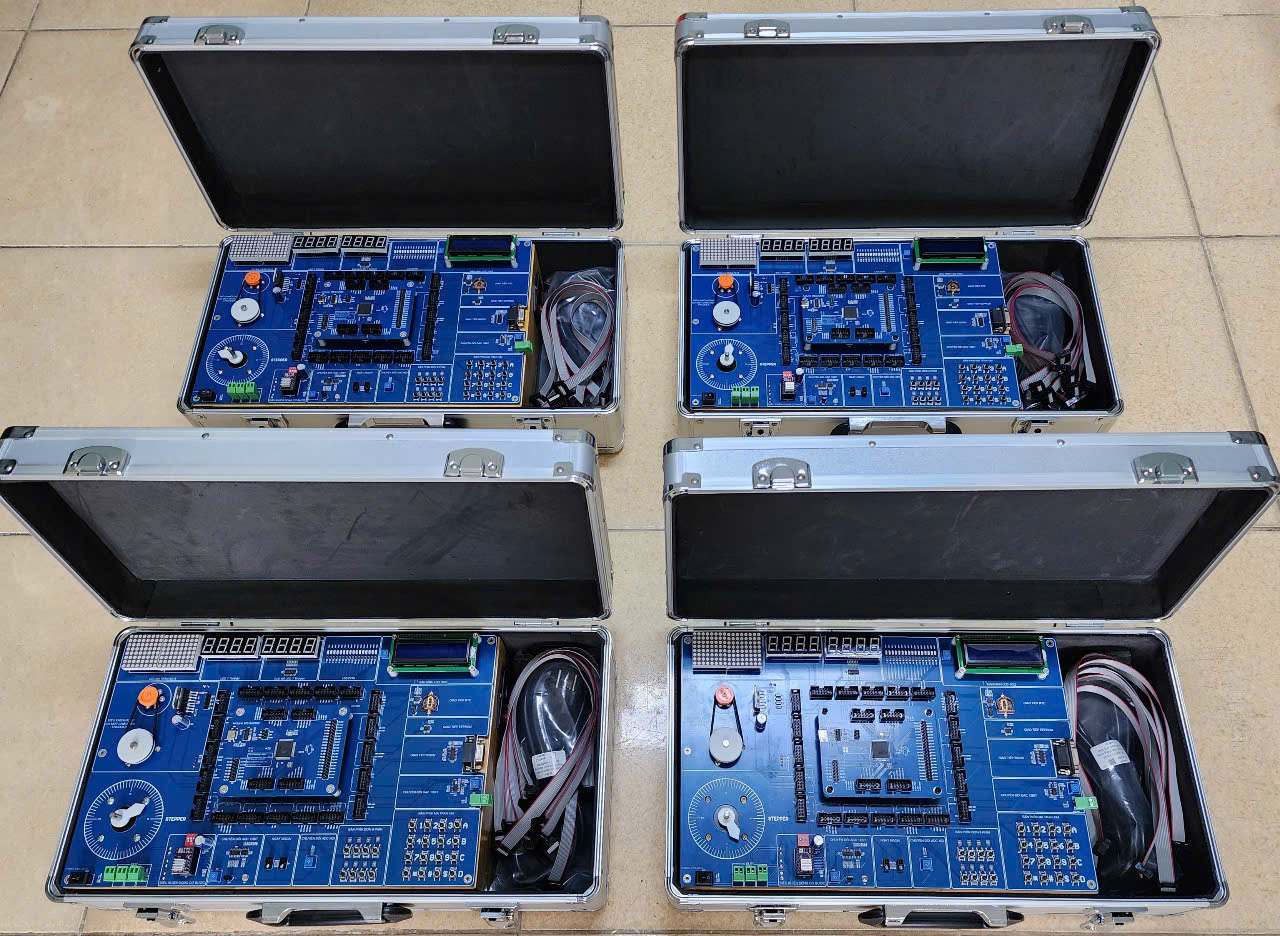

| – Chuẩn hộp: Sử dụng chuẩn vali, thuật tiện cho thực hành và bảo quản thiết bị. |
| – Ngăn chứa thiết bị: Kích thước 95 x 223 mm sử dụng để đựng các phụ kiện thực hành như dây cắm an toàn, mạch nạp, dây nguồn vv… |
| – Nguồn cấp: Xoay chiều 220VAC, 50Hz. |
| – Nguồn đầu ra: +24V/2A, +12V/1A, +5V/1A, -12V/0.5A, -5V/0.5A, chuẩn giắc cắm M2 nhiều màu. |
| – Công tắc nguồn liền đèn báo tích hợp trên mặt module. |
| – Linh kiện tích hợp trên bộ thí nghiệm sử dụng linh kiện dán: IC, tụ điện, điện trở, led vv … thiết kế chuyên nghiệp. |
| – Các tín hiệu điều khiển của khối chức năng được đưa ra dạng jump liên kết 2 hàng và dùng dây chuyên dụng nhiều màu để kết nối với I/O của MCU, việc này giúp học viên đạt được thêm nhiều kĩ năng như: |
| + Hiểu sâu hơn về nguyên lý điều khiển. |
| + Các yêu cầu cho việc kết nối tín hiệu với MCU: I/O, I2C, SPI, UART vv… |
| + Được phép lựa chọn các chân I/O của MCU khi lập trình. |
| + Dễ dàng debug và sửa lỗi. |
| – Dây kết nối tín hiệu nhiều màu: Chuẩn 2 sợi, 3 sợi, 4 sợi, 6 sợi, 8 sợi. |
| – Chiều dài dây kết nối: 20cm |
| – Tích hợp cổng I/O chờ chuẩn header 20×2 phục vụ cho việc liên kết với các module thực hành nâng cao khi cần thiết. |
| – Khối MCU: |
| + Kích thước khối 79 x 104 mm |
| + Chuẩn liên kết với kit chính: 04 header 5×2. |
| + MCU được cấp nguồn tự động. |
| + Loại board: Arduino MEGA2560 |
| + Tần số hoạt động: 16MHz |
| + Bộ nhớ chương trình: Flash 256Kbytes, 8Kbytes dùng cho bootloader |
| + Bộ nhớ EEPROM (nội): 4 Kbytes |
| + Bộ nhớ SRAM: 8 Kbytes |
| + Số chân I/O số: 54 (15 chân cho chức năng PWM) |
| + Số chân vào tương tự: 16 |
| + Giao tiếp UART: 4 bộ |
| + Giao tiếp SPI, I2C: 1 bộ |
| + Ngắt ngoài INT: 6 chân |
| – Khối thực hành led đơn: |
| + Số lượng: 16 led. |
| + Màu sắc: 08 led màu xanh, 08 led màu đỏ. |
| + Kiểu điều khiển: Mức cao (HO – 5V). |
| + Chân kết nối tín hiệu: 02 jump 8×2 pin. |
| – Khối thực hành led 7 thanh: |
| + Số led hiển thị: 04 led, anod chung. |
| + Màu sắc: Màu đỏ. |
| + Phương pháp điều khiển: Kiểu quét, đệm dòng bằng transistor. |
| + Chân kết nối tín hiệu: 01 jump 8×2 pin, 01 jump 4×2 pin. |
| – Khối thực hành led ma trận: |
| + Bao gồm 02 led ma trận 8×8. |
| + Kích thước led: 32x32mm. |
| + Độ phân giải: 8×16. |
| + Màu sắc: Màu đỏ. |
| + Phương pháp điều khiển: Sử dụng ghi dịch 74HC595. |
| + Chân kết nối tín hiệu: 01 jump 8×2 pin, 01 jump 3×2 pin. |
| – Khối thực hành LCD16x2: |
| + Ký tự hiển thị: 16 ký tự, 2 hàng. |
| + Màu nền hiển thị: Màu xanh dương. |
| + Màu chữ hiển thị: Màu trắng. |
| + Tích hợp biến trở điều chỉnh độ tương phản. |
| + Kiểu điều khiển: 8bit hoặc 4bit |
| + Chân kết nối tín hiệu: 01 jump 8×2 pin, 01 jump 4×2 pin. |
| – Khối thực hành bàn phím đơn: |
| + Số lượng phím: 08 phím đơn. |
| + Kích thước phím: 6×6 mm. |
| + Tích hợp led chỉ báo trạng thái nhấn phím. |
| + Mức dữ liệu: Nhấn phím LO – 0V (led sáng), không nhấn HO – 5V (led tắt). |
| + Chân kết nối tín hiệu: 01 jump 8×2 pin. |
| – Khối bàn phím ma trận: |
| + Ma trận phím 4×4: 4 hàng, 4 cột. |
| + Kích thước phím: 6×6 mm. |
| + Bao gồm các phím số 1 ~ 9 và các kí tự A, B, C, D, *, #. |
| + Chân kết nối tín hiệu: 02 jump 4×2 pin. |
| – Khối thực hành bộ nhớ ngoài EEPROM: |
| + Kích thước bộ nhớ: 512 Kbits. |
| + Chuẩn giao tiếp: I2C. |
| + Tốc độ giao tiếp: Lên tới 1MHz. |
| + Chu kỳ ghi/ xóa dữ liệu: Lên tới 100,000 lần. |
| + Chân kết nối tín hiệu: 01 jump 2×2 pin. |
| – Khối thực hành thời gian thực RTC: |
| + Dữ liệu thời gian: Ngày, tháng, năm, thứ, giờ, phút, giây. |
| + Bộ nhớ 56 Bytes RAM được nuôi bằng nguồn Pin. |
| + Chuẩn giao tiếp: I2C. |
| + Đầu ra xung vuông có thể lập trình. |
| + Chân kết nối tín hiệu: 01 jump 2×2 pin. |
| – Khối thực hành giao tiếp chuyển đổi ADC 12bit: |
| + Độ phân giải: 12-Bit. |
| + Tốc độ lấy mẫu: 100 ksps. |
| + Công nghệ CMOS. |
| + Chuẩn giao tiếp: SPI. |
| + Đầu vào tương tự: Điện áp 0 ~ 5V, cảm biến ánh sáng, cảm biến nhiệt độ. |
| + Chân kết nối tín hiệu: 02 jump 3×2 pin. |
| – Khối thực hành giao tiếp chuyển đổi DAC 12bit: |
| + Độ phân giải: 12-Bit. |
| + Thời gian xử lý nhanh 4,5 µs. |
| + Chuẩn giao tiếp: SPI. |
| + Bộ điều chỉnh điện áp tham chiếu Vref tích hợp. |
| + Điện áp ngõ ra: 0 ~ 10V. |
| + Chuẩn giắc ngõ ra: Giắc M2. |
| + Chân kết nối tín hiệu: 01 jump 4×2 pin. |
| – Khối thực hành giao tiếp ngắt ngoài: |
| + Bao gồm 02 bộ cảm biến. |
| + Loại cảm biến: Hồng ngoại phản xạ. |
| + Kiểu đầu ra: PNP. |
| + Chân kết nối tín hiệu: 01 jump 2×2 pin. |
| – Khối thực hành điều khiển động cơ bước |
| + Điện áp: 12V. |
| + Dòng định mức bộ điều khiển: 6A. |
| + Độ phân giải động cơ: 1.8 độ/ bước. |
| + Số pha động cơ: 02 pha A, A\, B, B\. |
| + Tích hợp kim chỉ góc điều khiển gắn trên trục động cơ. |
| + Chân kết nối tín hiệu: 01 jump 4×2 pin. |
| – Khối thực hành điều khiển động cơ một chiều |
| + Điện áp: 12V. |
| + Driver điều khiển: L298. |
| + Tốc độ động cơ: 8200 vòng/ phút. |
| + Độ phân giải encode: 334 xung/ vòng. |
| + Hỗ trợ 02 kênh ra encode A và B, phát hiện chiều quay. |
| + Chân kết nối tín hiệu: 01 jump 3×2 pin, 01 jump 2×2 pin. |
| – Khối thực hành giao tiếp RS232: |
| + IC giao tiếp: MAX232. |
| + Cổng giao tiếp: DB9 cái. |
| + Tích hợp led chỉ báo dữ liệu gửi, nhận. |
| + Chân kết nối tín hiệu: 01 jump 2×2 pin. |
