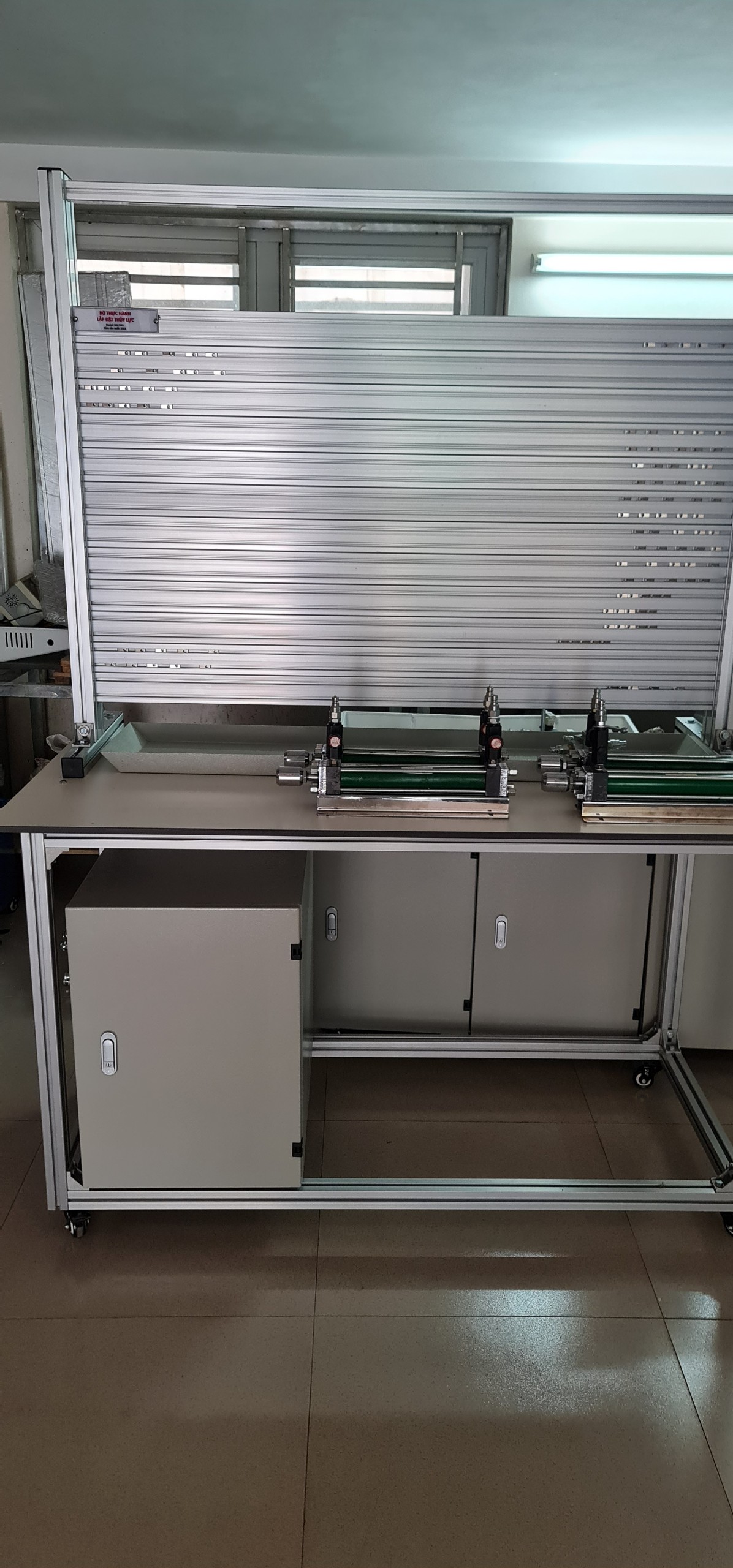

MÔ HÌNH THỰC HÀNH LẮP ĐẶT THỦY LỰC

Giới Thiệu Mô hình thực hành lắp đặt thủy lực:

Mô hình thực hành lắp đặt thủy lực được ứng dụng để giảng dạy các chuyên ngành: Điện công nghiệp, tự động hóa, cơ điện tử, Điện tử công nghiệp vv… Mô hình trang bị cho người học các kỹ năng lắp đặt, bảo trì, bảo đưỡng các van thủy lực, máy nén thủy lực, xi lanh thủy lực vv…

Thông số kỹ thuật:

– Kích thước bàn:DxRxC-1400x600x1900mm
– Khung nhôm định hình 40x40mm
– Có lắp bánh xe
– Mặt gá lắp thiết bị: Nhôm định hình 30x60mm – thanh ngang; 40x80mm thanh đứng
– Đế gá thiết bị thủy lực: Thép mạ niken-crom
– Module thiết bị điều khiển điện: Mặt compact HPL 4mm phủ melamin màu kem, chữ và hình vẽ được khắc chìm màu đen, các thiết bị điện được nối chân cắm 2mm

– Tủ đựng dụng cụ: Kích thước: CxSxR-550x600x400mm, Chia 3 ngăn dùng để chứa vật tư, dụng cụ thực hành

Các thiết bị thủy lực:

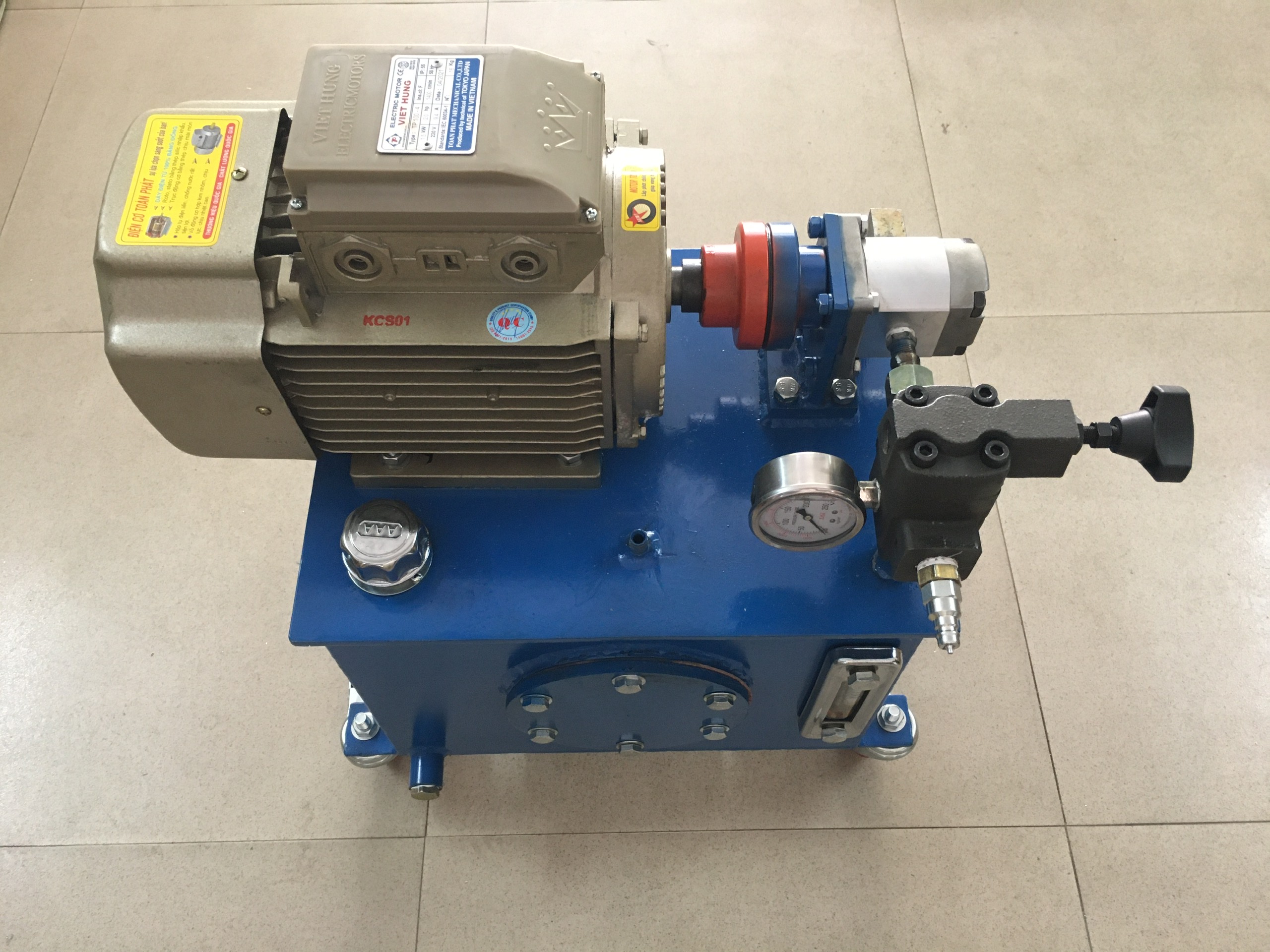

– 01 Bộ nguồn thủy lực
– 04 Van tiết lưu 1 chiều (gắn sẵn trên xilanh và động cơ)
– 01 Van 1 chiều
– 01 Van điều áp
– 01 Van an toàn
– 01 Van tay 2/2
– 01 Van tay 3/2
– 01 Vay tay 4/3, PT thông vị trí giữa
– 01 Van tay 4/3, ABPT khóa vị trí giữa
– 01 Van tay 4/3, A,B thông T vị trí giữa
– 02 Van thủy lực hành trình
– 01 Động cơ thủy lực
– 01 Xilanh hành trình kép
– 01 Xilanh hành trình đơn
– 01 Mặt nhôm, khung gá thực hành
– 01 Đồng hồ áp suất
– 06 Đầu nối chữ T
– 01 Công tắc áp suất
– 01 Bộ chia nguồn thủy lực

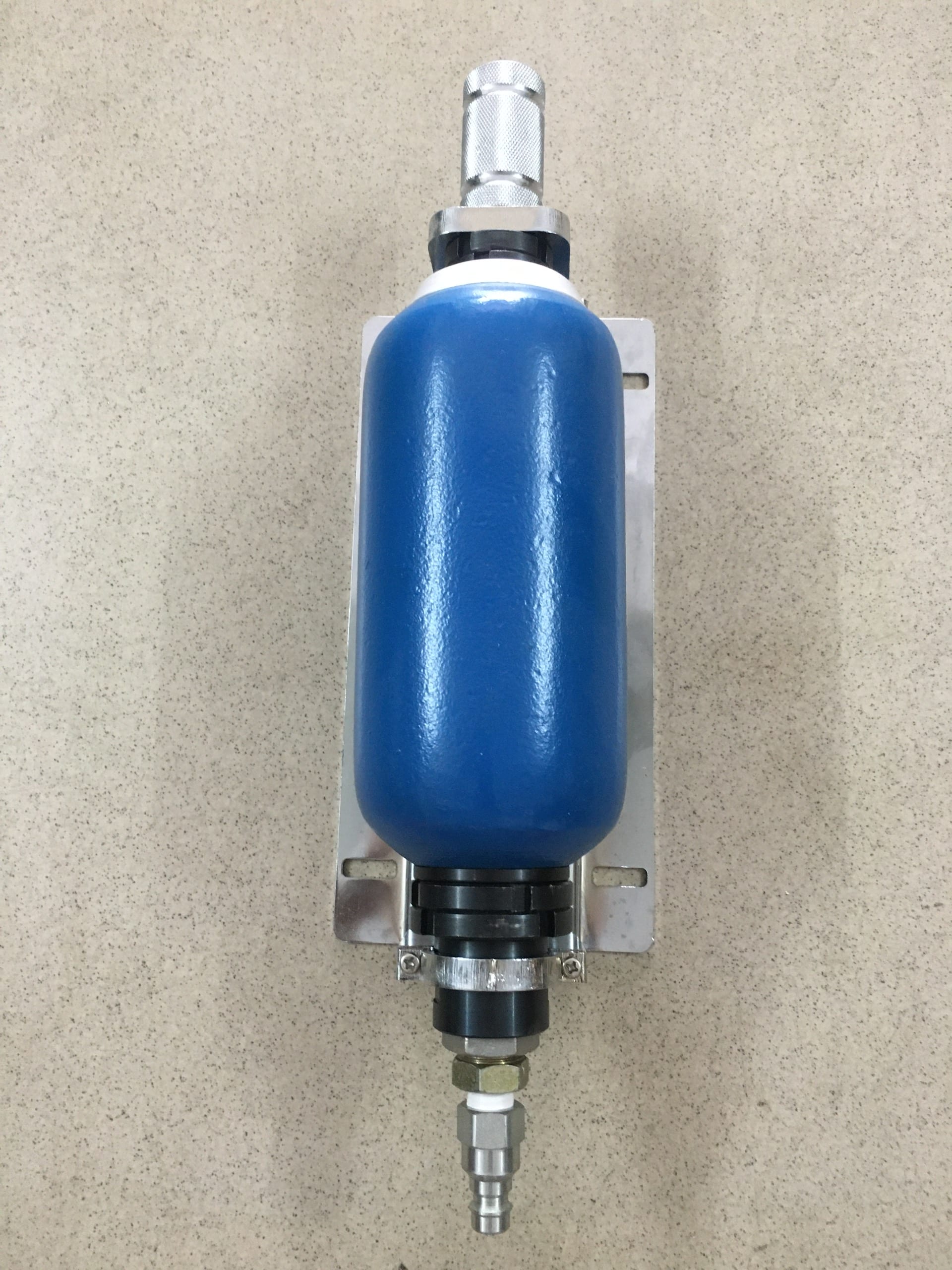

– 01 Bình tích áp

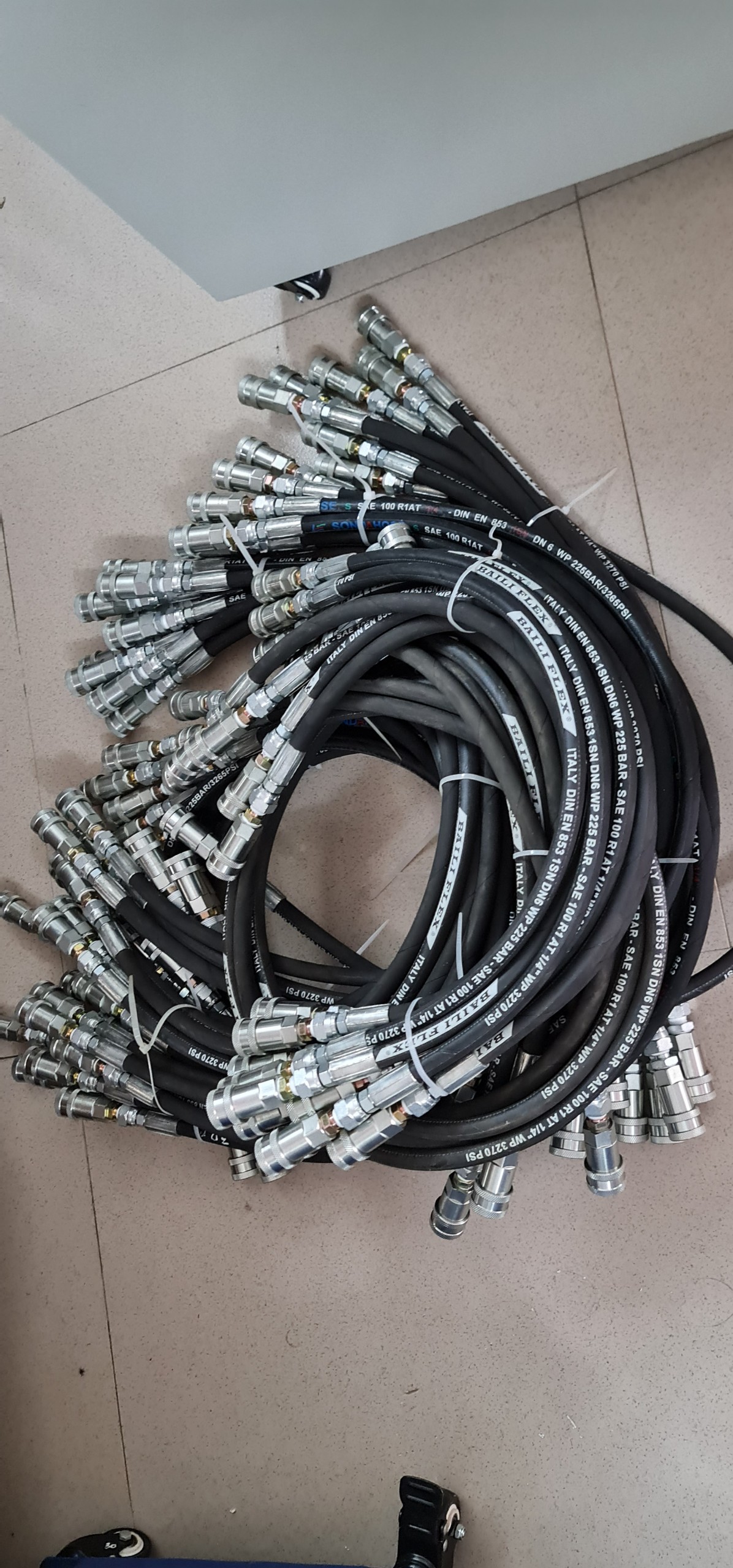

– 10 Ống thủy lực 600mm
– 08 Ống thủy lực 1000mm
– 02 Ống thủy lực 1500mm
Phụ kiện đi kèm: dây nguồn, dây kết nối, tài liệu thực hành và hướng dẫn sử dụng.
