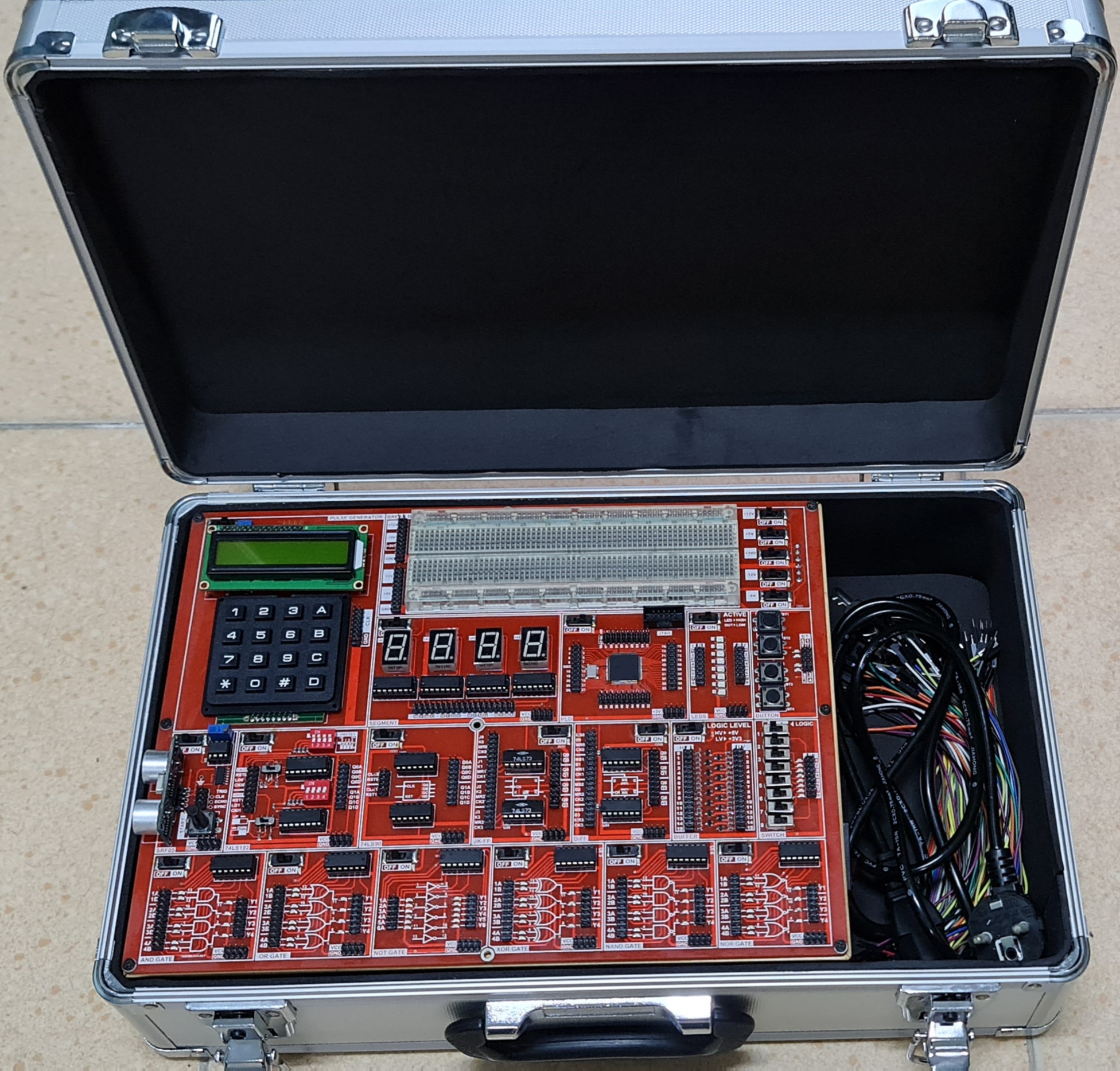

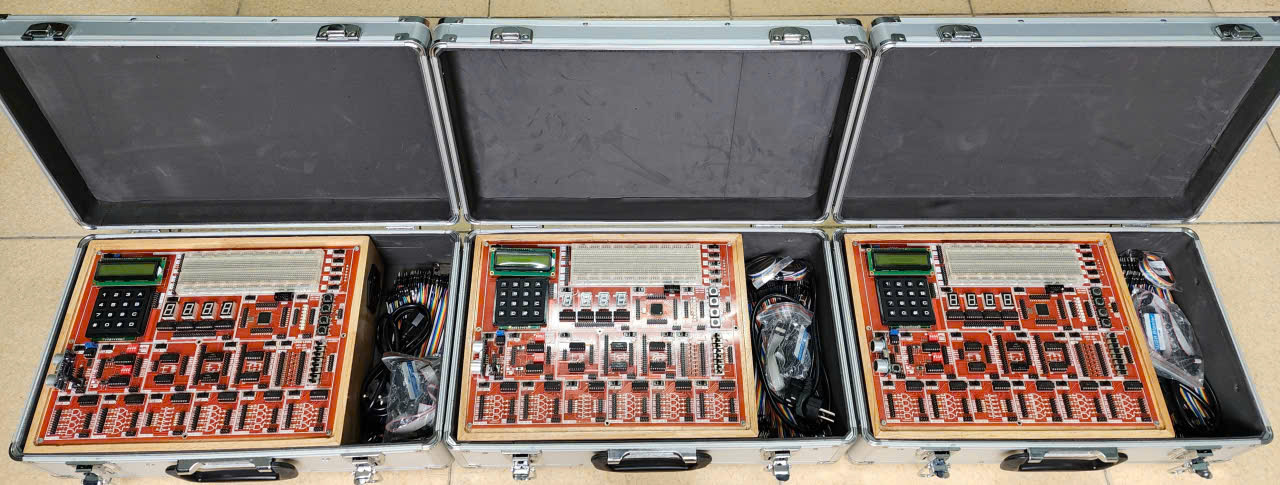

KIT THỰC HÀNH KỸ THUẬT SỐ

Giới thiệu kit thực hành kỹ thuật số cơ bản và nâng cao:

Máy huấn luyện kỹ thuật số được thiết kế để phục vụ cho đào tạo sinh kỹ thuật chuyên ngành điện tử. Ý tưởng chính của thiết kế là cung cấp cho sinh viên các kiến thức về kỹ thuật số từ cơ bản đến nâng cao. Các linh kiện sử dụng cho thiết kế đều được sản xuất bởi các hãng bán dẫn lớn của thế giới: Texas Intrument, Sermiconductor, Fairchil, National Intrument vv….Các linh kiện này đểu là các linh kiện phổ biến được sử dụng trong các thiết bị điện tử như: IC logic,Triger, CPLD vv…

Máy huấn luyện kỹ thuật số cung cấp cho sinh viên hơn 20 bài học khác nhau từ cơ bản đến nâng cao bao gồm cả lý thuyết và kỹ năng xoay quanh 5 vấn đề chính:

1. Các cổng logic cơ bản
2. Các cổng triger
3. Các bộ đếm
4. Các bộ giải mã
5. Vi mạch số lập trình CPLD

Thông số kỹ thuật của thiết bị:

1. Test board:

Dùng để thực hành đấu nối mạch điện tử.

2. Bộ nguồn

+ Nguồn cố định DC output:

– Nguồn DC output: +/-5V – 1A

– Nguồn DC output: +/-12V – 1A

3. Khối tạo xung vuông, tần số từ 1Hz – 1MHz. Hiển thị tần số qua LCD. Điều chỉnh tần số bằng bàn phím.

4. Khối cổng Logic OR

5. Khối cổng Logic NOT

6. Khối cổng Logic XOR

7. Khối cổng Logic NAND

8. Khối cổng Logic NOR

9. Khối cổng đệm

10. Khối Trigger D

11. Khối Trigger JK

12. Khối bộ đếm dùng 74LS90

13. Khối bộ đếm dùng 74LS192

14. Khối đo khoảng cách dùng cảm biến siêu âm

15. Khối công tắc Bit

16. Khối led đơn

17 Khối Led7 thanh.

18. Khối cổng Logic AND

19. Khối nút bấm

20. Khối logic khả trình dùng CPLD

Phụ kiện: dây nguồn, dây kết nối, tài liệu hướng dẫn
